Um volume de ar constante para o nível de segurança pretendido
Sistema de Extração CAV
Um sistema que recorre a uma velocidade e volume de extração constante, o que faz com que sejam necessário no caso das hottes recorrer a bypass para que não haja uma variação da velocidade à face da hotte inferior a 0,3m/s ou superior a 0,5m/s. O Bypass permite assim que o utilizador abra e feche a janela sem que a velocidade varie muito e se mantenha dentro das normas de segurança.
Este sistema apresenta um razoável nível de segurança mas que a níveis económicos se torna muito dispendioso, uma vez que faz volumes de extração que podem ser desnecessários caso esteja com a janela da hotte fechada, e um volume de extração superior significa depois um volume de insuflação superior, tudo isto depois é traduzido para consumos energéticos que neste tipo de sistema podem ser elevados.
Como este sistema de extração apresenta volumes de ar constantes o sistema de HVAC da sala onde está a ser inserido pode ser também simples, uma vez que para manter a temperatura e a pressão atmosférica dentro dos parâmetros não precisa de fazer grandes ajustes ao que está normalizado.
O sistema CAV / VAC (Volume de Ar Constante) é um sistema de extração de ar constante, onde o volume de ar extraído pela hotte é sempre constante independentemente da abertura da janela. Com a variação da altura da janela a velocidade de passagem de ar varia, por exemplo, de 500mm a velocidade facial é de 0.3 a 0.5 m/s, ao fechar a janela a velocidade vai aumentando, criando turbulências e ruídos.
É o sistema mais básico, menos dispendioso na aquisição e o mais dispendioso na exploração.

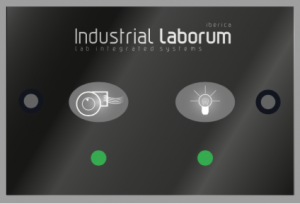

A Industrial Laborum apresenta dois tipos de controladores, o controlador simples, que apresenta apenas dois botões: um para ligar / desligar a ventilação e outro para ligar /deligar a luminária. O segundo controlador, CAV, que apresenta um botão para ligar / desligar a ventilação, outro botão para ligar / deligara luminária, possui um ecrã que permite a visualização da velocidade de passagem de ar. Este segundo apresenta um alarme sonoro para a falha de extração de ar. Ambos os controladores serão implementados e fixos no exterior da Hotte, numa das torres ou nos painéis de serviço abaixo da superfície de trabalho.
O sistema CAV é o mais barato no ato da compra, mas a longo prazo torna-se o mais dispendioso. Uma vez que este não se adapta à abertura da janela o volume terá que ar terá que ser calculado para a abertura máxima, isso implica um volume elevado de ar extraído. Assim o volume de reposição de ar na sala será elevado, bem como, o controle de temperatura e pressão na sala terá custos muito mais elevados comparativamente aos outros sistemas.
A extração feita pelas hottes com sistema CAV é uma extração que não implica necessariamente um HVAC da sala, também ele regido por um sistema CAV, no entanto, um HVAC com sistema VAV é o mais aconselhado, uma vez que o controlo da área onde as hottes estão inseridas seja o mais preciso possível. Assim possibilita também que o utilizador utilize apenas uma hotte sem que haja uma repentina subida da temperatura ou um aumento da pressão, podendo meter o utilizador em perigo.
Todas estas variantes mais tarde transformam-se em custo de manutenção elevado do laboratório. Resume-se assim que o sistema CAV não é o mais indicado para grandes laboratórios, e que apesar de ser mais barato a curto prazo, a longo prazo torna-se o mais dispendioso.
De todos os sistemas tradicionais de extração o mais recomendado é o sistema VAV. Um sistema que realiza constantes medições das velocidades dentro da hotte, podendo assim adaptar o volume de ar extraído. Esta adaptação do sistema às condições permite que haja uma poupança energética substancial e que a segurança do utilizador seja melhorada, isto apesar de ser um sistema mais dispendioso do que o CAV.
Com um sistema de extração VAV o mais aconselhado é que o HVAC do laboratório seja também com sistema VAV, uma vez que assim a exatidão da pressão, temperatura e todos os parâmetros ambientais da sala estarão garantidos e assim se mantêm.
O resultado final deste investimento inicial, (sistemas com preço mais elevado), é que a segurança do utilizador é melhorada e o custo de manutenção das hottes em utilização é muito mais reduzido comparativamente ao sistema CAV. Este é o sistema recomendado para grandes laboratórios e para zonas onde o controle de pressão atmosférica e temperatura terão que ser preciso.
